Frp 内网穿透安装说明文档

序

最近买了一台 Intell Nuc 电脑打算放在家里面当作一个工作站使用，对于我自己而言有一下几个需求：

  1. Nuc 会放置在家里面，需要能支持创建虚拟机
  2. 某些服务或者虚拟机要支持能够暴露给外网环境使用

针对以上两点，也就是需要对 Nuc 安装虚拟机软件，同时需要一个内网穿透的软件。对于前者好说，虚拟机软件有很多；对于后者，今天分享下使用 frp 软件的使用方法。

1. 准备工作

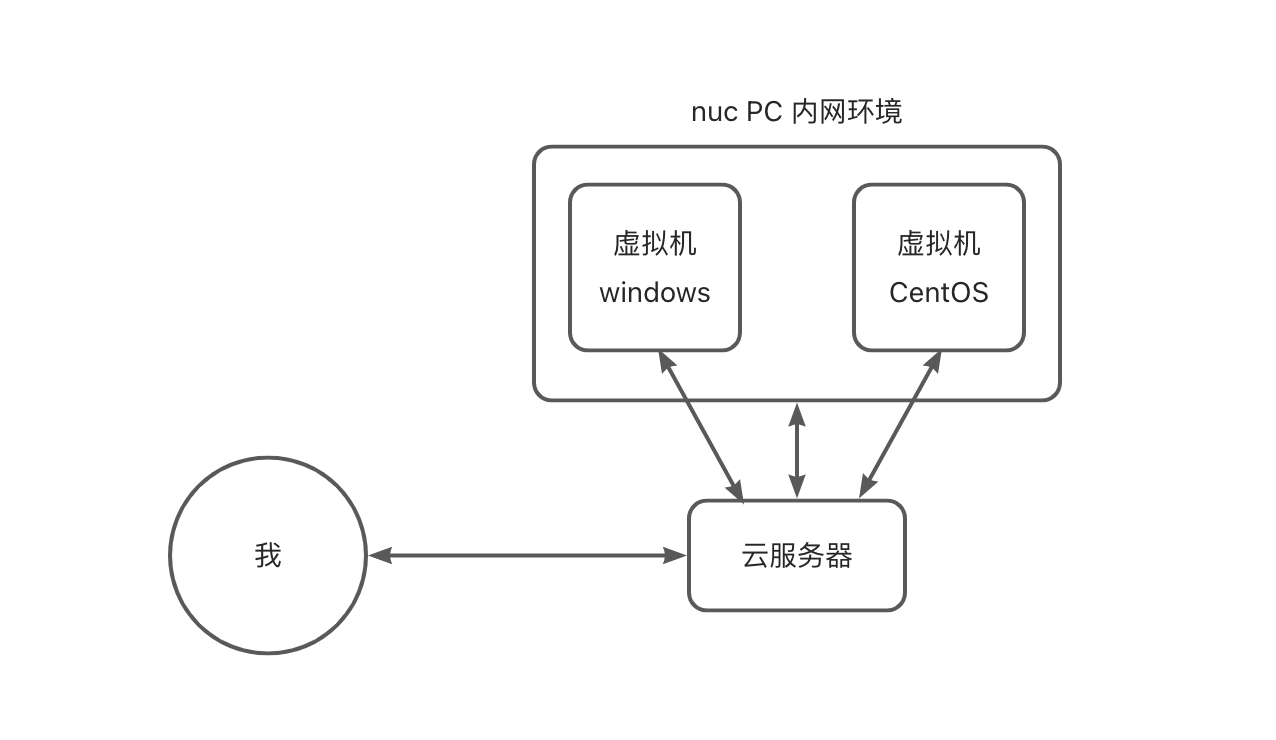

frp 是一个提供内网穿透方案的软件，简单来讲就是一个网络中转的工具，类似中介的角色。

想要正常使用 frp，需要提前准备好这几点：

  1. 一台能公网访问的服务器，比如阿里云、腾讯云的云服务器
  2. 至少一台局域网内的电脑，并且该电脑需要能访问公网

我使用的是阿里云的云服务器（CentOS），配置不高，也就 1 核 2 G；局域网内的电脑就是上面提到的放置在家里面的 Nuc，我在 Nuc 里面安装好了 CentOS 系统，然后在 CentOS 里面安装了 Virtual Box Manage 虚拟机托管软件，并且创建了两台虚拟机，一台 Windows，一台 CentOS。

假设性条件： 云服务器 IP：101.101.101.101

下面是我的要求：

  1. 能通过外网访问 Nuc 宿主机 CentOS 的 CockPit 管理页面
  2. 能通过外网远程连接 Nuc 宿主机 CentOS 的 ssh
  3. 能通过外网远程连接 Nuc 虚拟机 Windows
  4. 能通过外网远程连接 Nuc 虚拟机 CentOS 的 ssh

简单解释下，CentOS 的 CockPit 是一款监控 CentOS 系统的软件，默认会使用 9090 端口作为 web 管理页面的入口；ssh 这里就不赘述了；Windows 需要远程访问，依赖 RDP 服务，默认端口是 3389。

说回 frp，首先需要下载 frp 的服务和 frp 客户端，可以通过 github 下载。 本文以 https://github.com/fatedier/frp/releases/tag/v0.44.0 版本为例。

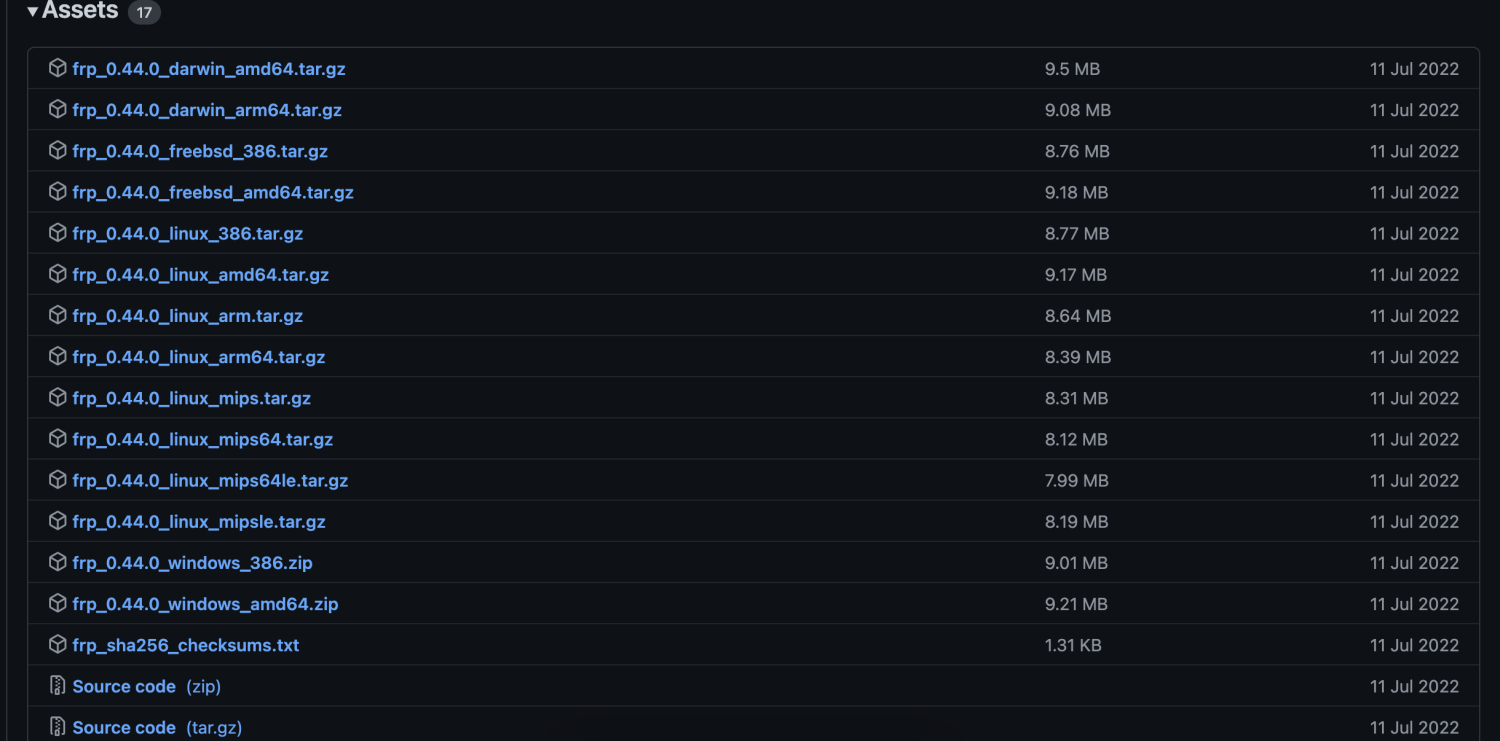

frp 软件支持的平台挺多，根据实际情况选择版本。

需要注意的是，每个软件包里面都包含了 frp 服务端和 frp 客户端软件，如果是不通系统之间做内网穿透，需要下载多个软件包。

比如使用 CentOS 安装 frp 服务端，使用 Windows 安装 frp 客户端，就需要下载 _linux_amd 版本和 _windows_amd 版本，分别使用里面的 frps 文件和 frpc 文件。

2. 安装 frp 服务端

frp 服务端需要安装到公网可访问的云服务器上。

frp 服务端只需要两个文件：

  • frps
  • frps.ini

安装步骤：

  1. 下载 frp 软件，解压到云服务器 CentOS 系统上，我的安装位置是 /usr/local/frp_0.44.0_linux_amd64
  2. 使用 vim 编辑 frps.ini 配置文件，写入下面内容：
[common]
# 绑定端口，默认 7000
bind_port = 17000
# frp 服务 web 控制台端口，默认 7500
dashboard_port = 17500
# frp 服务 web 控制台用户名
dashboard_user = admin
# frp 服务 web 控制台密码
dashboard_pwd = 123455
# 用于 frp 服务端和客户端验证的 token
token = qwertyuiodfghjkertyughj
  1. 启动 frp 服务端软件，使用下面命令启动：
./frps -c ./frps.ini

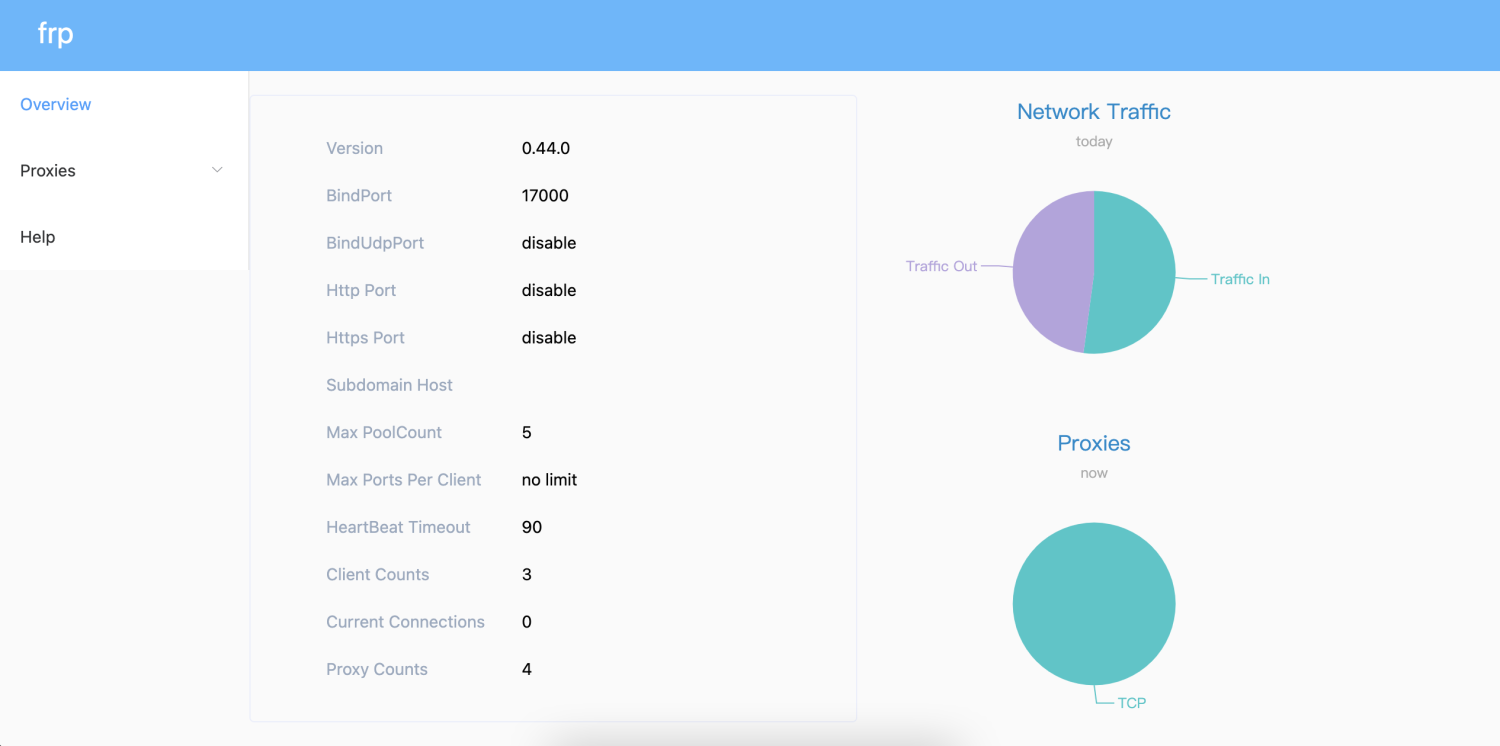

  1. 访问该服务器 17500 端口，输入用户名密码即可进入下面类似页面：

到此为止，frp 服务端就已经配置好了，接下来我们配置 frp 客户端。

3. 安装 frp 客户端

在云服务器上安装好 frp 服务端之后，我们还需要安装 frp 客户端，然后使用 frp 来一一完成我上面的需求。

frp 客户端的安装方式和 frp 服务端一样，同样只需要两个文件：

  • frpc
  • frpc.ini

服务启动方式也一样：

./frpc -c ./frpc.ini

主要是 frpc.ini 配置文件不一样，下面是针对不同的需求配置不同的内容。

1. 实现外网访问 Nuc 宿主机 CentOS 的 CockPit 管理页面

针对这个需求，需要在我的 Nuc 宿主机上安装 frp 客户端，然后防火墙开放 9090 端口，最后在 frp 客户端配置文件上配置好 9090 端口的转发规则。

安装步骤：

  1. 下载 frp 软件，解压到 Nuc 宿主机 CentOS 系统上，我的安装位置是 /usr/local/frp_0.44.0_linux_amd64
  2. 使用 vim 编辑 frpc.ini 配置文件，写入下面内容：
[common]
# frp 服务端 IP
server_addr = 101.101.101.101
# frp 服务端口
server_port = 17000
# tls 配置
tls_enable = true
# 用于 frp 服务端和客户端验证的 token
token = qwertyuiodfghjkertyughj

# 访问 cockpit web 配置，名称随意，不冲突就好
[nuc web]
type = tcp
local_ip = 127.0.0.1
local_port = 9090
remote_port = 19090
  1. 启动 frp 服务端软件，使用下面命令启动：
./frpc -c ./frpc.ini

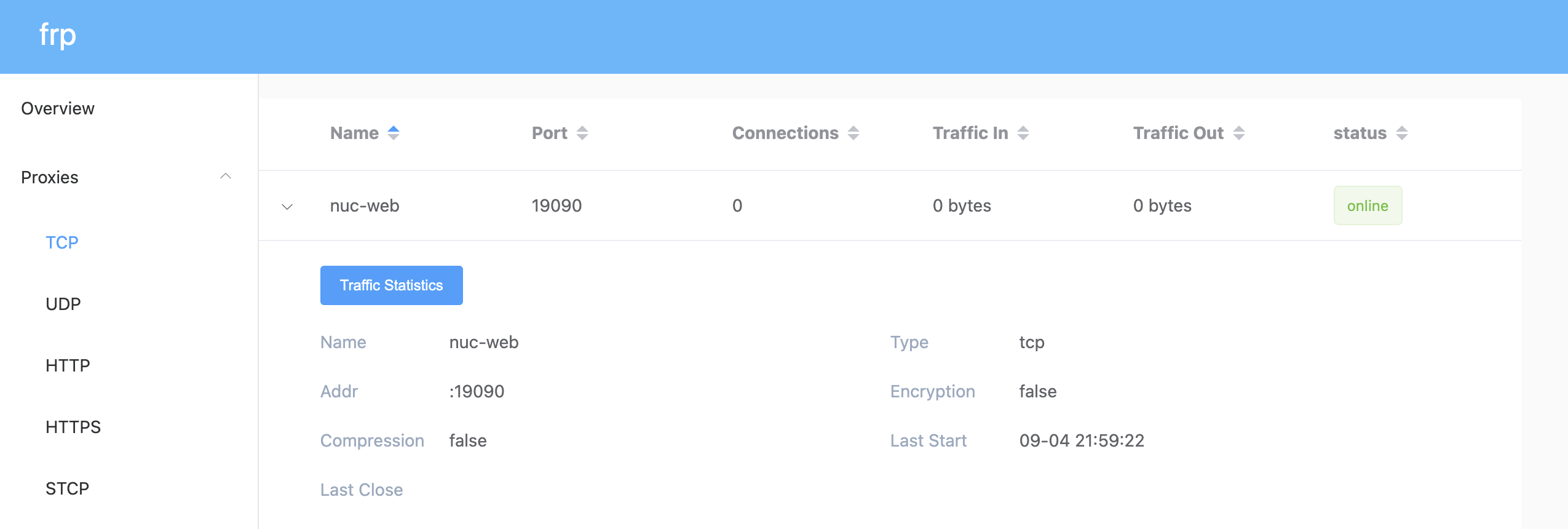

启动完成之后，可以访问下云服务器部署的 frp 服务端 web 控制台看到新增的一个 TCP 代理，然后我们只需要开放云服务器上的 19090 端口之后就可以通过 http://101.101.101.101:19090/ 访问原本在 Nuc 宿主机 CentOS 系统的 Cockpit web 页面了。

2. 实现外网远程连接 Nuc 宿主机 CentOS 的 ssh

针对这个需求我是想通过访问云服务器（比如 IP 地址为 101.101.101.101）的 10022 端口，使用 ssh 协议直接连接到 Nuc 宿主机 CentOS 的服务器。

由于上面已经安装好 frp 客户端软件了，现在只需要修改 frp 客户端配置文件，然后重启 frp 客户端服务就可以。

配置步骤如下：

  1. 进入 Nuc 宿主机 CentOS 系统 /usr/local/frp_0.44.0_linux_amd64 目录
  2. 使用 vim 编辑 frpc.ini 配置文件，写入下面内容（ssh 部分为新增部分）：
[common]
# frp 服务端 IP
server_addr = 101.101.101.101
# frp 服务端口
server_port = 17000
# tls 配置
tls_enable = true
# 用于 frp 服务端和客户端验证的 token
token = qwertyuiodfghjkertyughj

# 访问 cockpit web 配置，名称随意，不冲突就好
[nuc web]
type = tcp
local_ip = 127.0.0.1
local_port = 9090
remote_port = 19090

# ssh 访问配置，新增内容
[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 10022
  1. 启动 frp 服务端软件，使用下面命令启动：
./frpc -c ./frpc.ini

同样的，需要保证 Nuc 宿主机 CentOS 系统开放了 22 端口，以及云服务器开放了 10022 端口。然后就可以使用 ssh -p 10022 user@101.101.101.101访问 Nuc 宿主机的 CentOS 系统了。

frp 服务端的 web 控制页面也可以看到新的 TCP 代理配置。

3. 实现外网远程连接 Nuc 虚拟机 Windows

针对这个需求我是想通过访问云服务器（比如 IP 地址为 101.101.101.101）的 13389 端口，使用类似 RDP 的方式直接远程连接到 Nuc 宿主机 Windows 电脑。

安装步骤：

  1. 下载 frp 软件，解压到 Nuc 虚拟机 Windows 系统上，我的安装位置是 C:\sorftware\frp_0.44.0_windows_amd64
  2. 使用文本编辑软件编辑 frpc.ini 配置文件，写入下面内容：
[common]
# frp 服务端 IP
server_addr = 101.101.101.101
# frp 服务端口
server_port = 17000
# tls 配置
tls_enable = true
# 用于 frp 服务端和客户端验证的 token
token = qwertyuiodfghjkertyughj

# 访问 windows rdp 配置，名称随意，不冲突就好
[rdp]
type = tcp
local_ip = 127.0.0.1
local_port = 3389
remote_port = 13389
  1. 启动 frp 服务端软件，使用下面命令启动：
./frpc.exe -c ./frpc.ini
  1. 开放 Windows 系统远程桌面连接，默认端口号 3389

启动完成之后，可以访问下云服务器部署的 frp 服务端 web 控制台看到新增的一个 TCP 代理，然后我们只需要开放云服务器上的 13389 端口之后就可以通过类似 RDP 的软件访问 101.101.101.101:13389 远程连接原本在 Nuc 虚拟机 Windows 系统。

针对以上第 4 个需求与第 2 个需求一致，照猫画虎即可。

4. 服务自启

虽然到目前为止成功解决了我的需求，但是有一个问题——那就是 frp 服务不会随着系统的系统而自启动。这一点对虚拟机是不够友好的，毕竟虚拟机可能不会一直启动，需要启动的时候可能暂时没在家里而无法操作，这样的内网穿透就不算完整了。

所以针对这个问题，下面分别提供两种系统的服务自启方案。

1. Linux 系统服务自启动

Linux 系统 frp 服务自启比较好做，提供一个 xx.service 文件即可。

废话不多说，上步骤：

  1. 在 /etc/systemd/system/目录新建文件 frps.service 或者 frpc.service，分别针对 frp 服务端和 frp 客户端
  2. 在 frps.service 或者 frpc.service 文件中输入以下内容（注意 frp 安装目录）：
[Unit]
Description=frps daemon
After=syslog.target network.target
Wants=network.target

[Service]
Type=simple
ExecStart=/usr/local/frp_0.44.0_linux_amd64/frps -c /usr/local/frp_0.44.0_linux_amd64/frps.ini
Restart=always
RestartSec=1min

[Install]
WantedBy=multi-user.target

[Unit]
Description=frpc daemon
After=syslog.target network.target
Wants=network.target

[Service]
Type=simple
ExecStart=/usr/local/frp_0.44.0_linux_amd64/frpc -c /usr/local/frp_0.44.0_linux_amd64/frpc.ini
Restart=always
RestartSec=1min

[Install]
WantedBy=multi-user.target
  1. 使用下面命令打开开启自启服务：
# frp 服务端自启
systemctl enable frps
# frp 客户端自启
systemctl enable frpc
# 其他命令
systemctl start frps
systemctl stop frps
systemctl restart frps

2. Windows 系统服务自启动

Windows 系统服务自启动会稍微麻烦一点，需要借助 NSSM 软件来完成服务注册。

NSSM 官网地址：https://nssm.cc/download

操作步骤：

  1. 先创建一个 bat 脚本，用来启动 frp 客户端服务，比如 frpc_start.bat
C:\software\frp_0.44.0_windows_amd64/frpc.exe -c C:\software\frp_0.44.0_windows_amd64/frpc.ini
  1. 下载 NSSM 软件，解压下载的 zip 文件至本地目录，我的目录是 C:\software\nssm2.24
  2. 打开 CMD 命令行窗口进入 NSSM 目录，输入下面命令（Windows 一般都作为 frp 客户端）：
# frpc 为服务名称
./nssm.exe install frpc

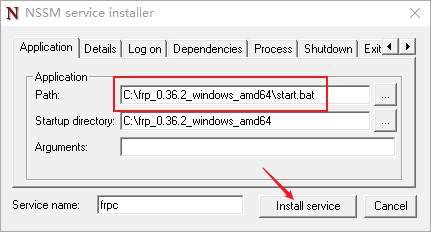

  1. 输入完成之后，会弹出类似下面的窗口，选择第一步编写好的启动脚本，点击「Install service」

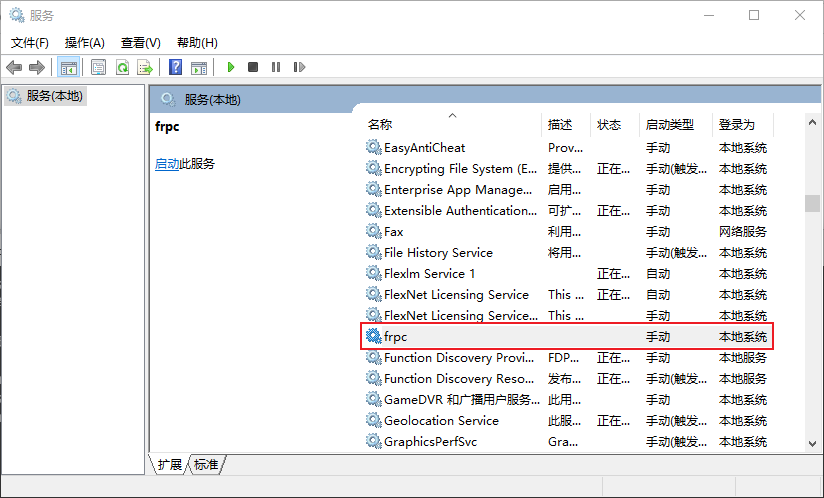

  1. 服务启动：通过以上操作后，即可以在本地计算机服务列表中看到 frpc 服务，选择自启动的方式即可。打开本地服务程序的方法为：按键 Win+R，输入 services.msc。

nssm 其他命令参考：

  1. 创建一个服务名称为 servicename 的服务 nssm install servicename
  2. 启动创建的servername服务 nssm start servicename
  3. 停止创建的servername服务 nssm stop servicename
  4. 重新启动创建的servername服务 nssm restart servicename
  5. 删除创建的servername服务 nssm remove servicename

到此为止，关于 frp 的使用就结束了。
